スライドレールスタンドR10

ブーム可動部にボールベアリングを採用した顕微鏡用ブームスタンド。ボールベアリングにより滑らかな水平移動が可能です。

フォーカスアーム部は様々な角度に調整可能。鏡筒を斜めに取り付けたり、水平方向に取り付けたりと自由度の高いスタンドです。

ベースにはピラー取り付け位置が2箇所あり、スタンドの縦使い・横使いができます。

顕微鏡を載せる部分のマウント径は内径76mmです。オプション品の鏡筒ホルダーを併用すると、外形45mmや50mmの顕微鏡を取り付けることも可能です。

このスタンドには照明装置が付いていません。必要に応じてリングライト等の照明装置を併用して下さい。

様々な顕微鏡やビデオマイクロスコープと組み合わせてお使い頂けます。

マウント径が76mmの顕微鏡と一緒にお使い頂けます。

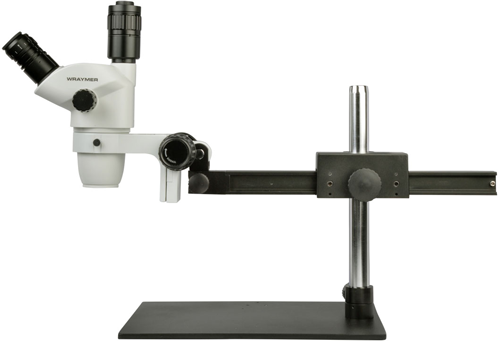

上の写真はズーム型実体顕微鏡LW-820を取り付けています。

鏡筒ホルダー（オプション品）を併用すると、マウント外径が45mmや50mmの顕微鏡を載せてお使い頂くことができます。

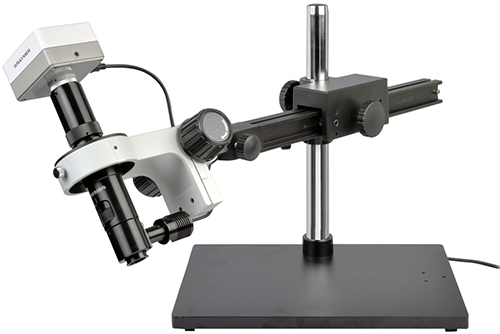

鏡筒ホルダーH4576（45mm）+ビデオズーム顕微鏡MV-550との併用例

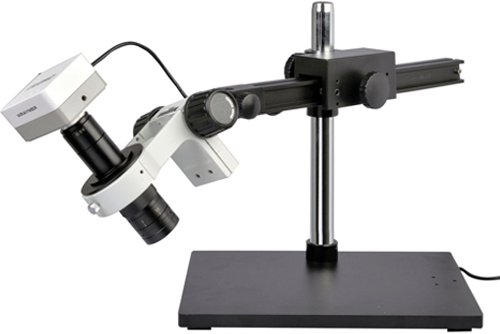

鏡筒ホルダーH5076（50mm）+ビデオズーム顕微鏡XV-440との併用例

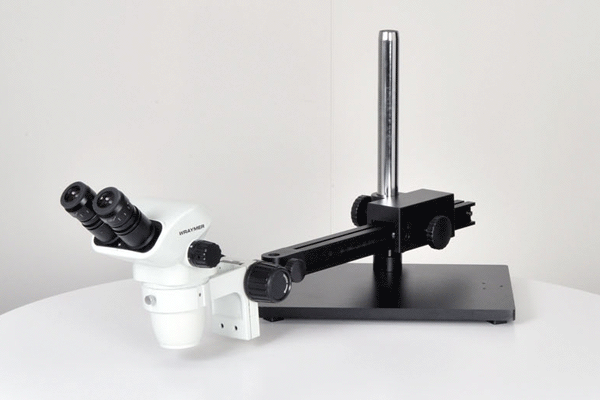

ブームの可動域は非常に広く、また、顕微鏡を傾けて使用することもできます。

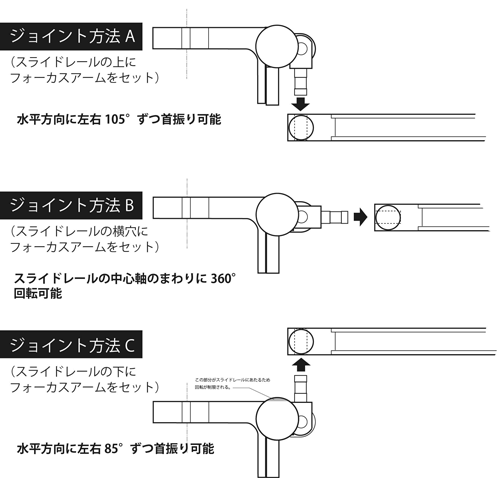

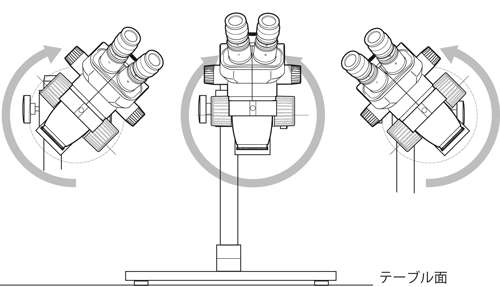

3種類のフォーカスアームの取付方法

フォーカスアームとスライドレールの取付方法は3種類あります。

・ジョイント方法A：フォーカスアームが後屈します。
・ジョイント方法B：フォーカスアームが360°回転します。
・ジョイント方法C：フォーカスアームが前屈します。

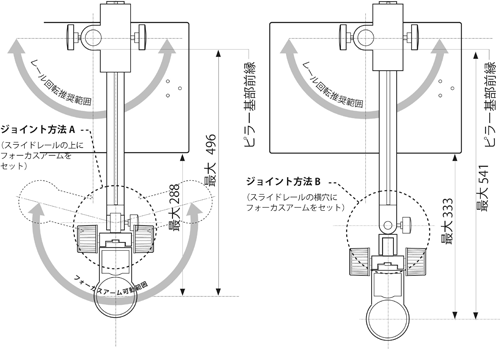

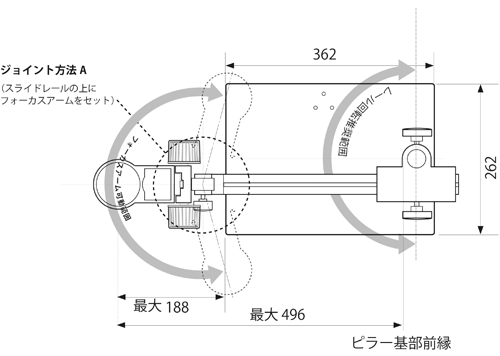

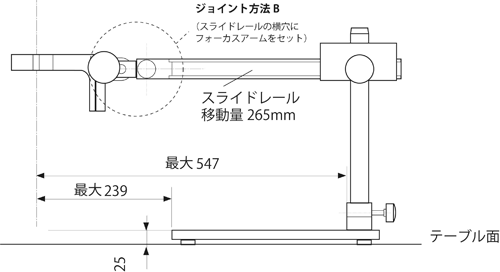

スタンドの寸法図

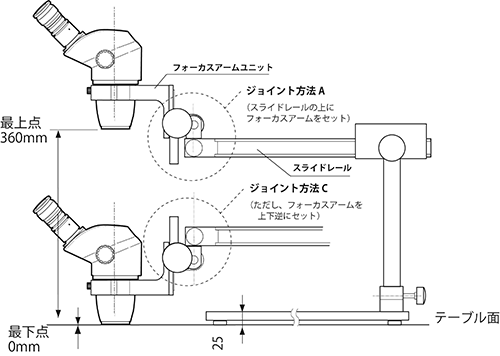

ズーム型実体顕微鏡LW-820と組み合わせた場合の寸法図

フォーカスアームマウント	直径76mm
重量	15.3kg

R10スライドレールスタンド
