D50・D76直付けスタンド

 商品画像

卓上にネジ止め固定出来る顕微鏡用スタンドです。

小さなベースプレート(120mm ×120mm)を有する顕微鏡用スタンドです。作業台にネジ止め固定して使用します。
ベースプレートが小さいので、作業台を広く使うことが出来ます。

工業分野の組み立て作業や製品の検品、歯科技工、彫刻・彫金等の手工芸、研究・教育分野での動植物の解剖・観察、地質学や考古学分野などに適しています。また工場のラインや実験機器に組み込むことも可能です。

マウント径50mmのD50とマウント径76mmのD76の2種類をご用意。様々な実体顕微鏡やビデオマイクロスコープでご利用いただくことが出来ます。
D76に鏡筒フォルダ(H5076、H4576)を併用すると、マウント径が50mmや45mmの顕微鏡を取り付けることが出来ます。
D50のピラー径は25mm、D76のピラー径は32mmです。

このスタンドには照明装置が付いていませんので、必要に応じてリングライト等の顕微鏡用照明装置をお買い求め下さい。

  • D50 直付けスタンド

    在庫あり 納期1〜3営業日以内

    ¥24,000-(税抜)

    税込¥26,400 、送料当社負担

    個数
  • D76 直付けスタンド

    在庫あり 納期1〜3営業日以内

    ¥24,000-(税抜)

    税込¥26,400 、送料当社負担

    個数

特徴FEATURES

D50

D50

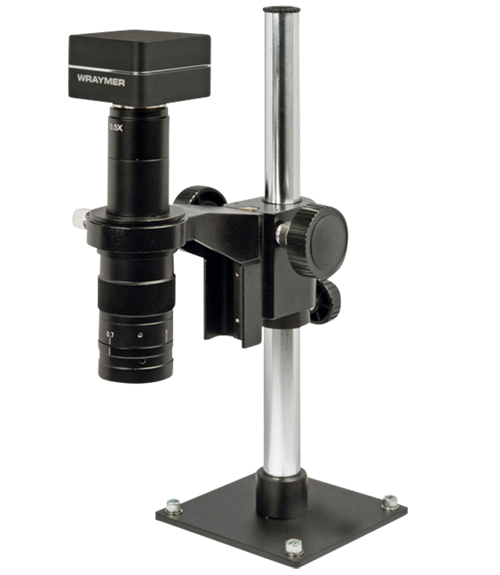

直付けスタンドD50 + ビデオズーム顕微鏡XV-440

マウント径50mm、ピラー径25mmの直付けスタンドです。
フォーカスアームが標準で付属しています。
ビデオズーム顕微鏡XV-440などを載せて使用することが出来ます。

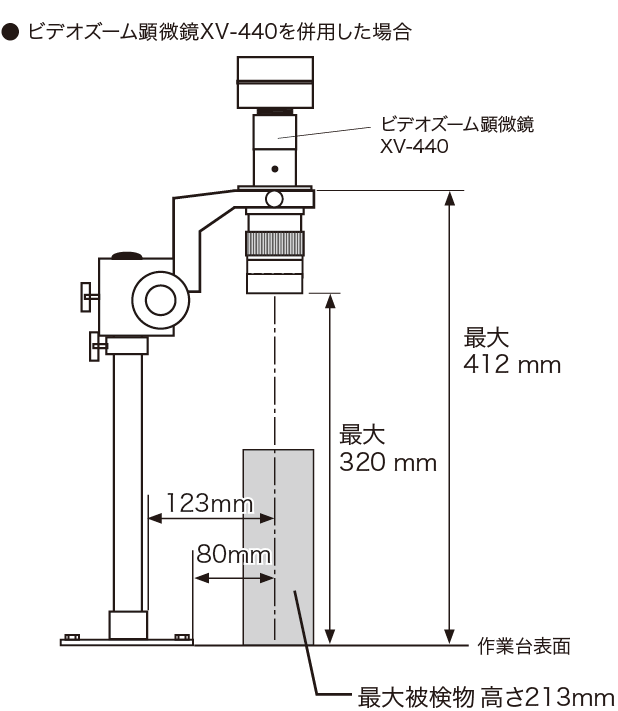

ビデオズーム顕微鏡XV-440を併用した場合

D76

D76

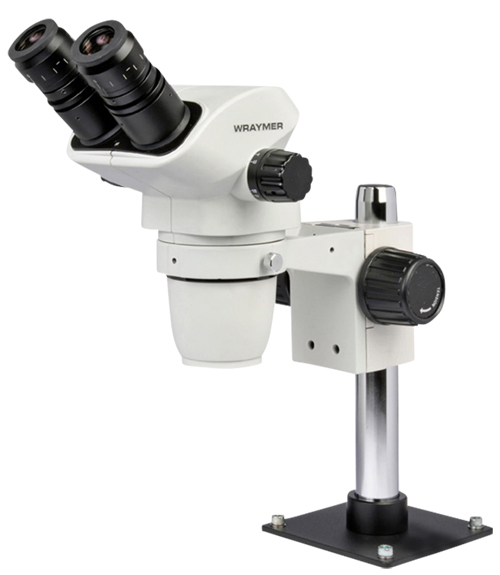

直付けスタンドD76 + ズーム型実体顕微鏡LW-820

マウント径76mm、ピラー径32mmの直付けスタンドです。
フォーカスアームが標準で付属しています。
ズーム型実体顕微鏡LW-820などを載せて使用することが出来ます。

D76に鏡筒フォルダ(H5076、H4576)を併用すると、マウント径が50mmや45mmの顕微鏡を取り付けることも出来ます。
被写界深度が浅く、微細な焦点調整が求められる高倍率の観察に便利な、粗微動ハンドル付フォーカスアームもオプション品としてご用意しております。

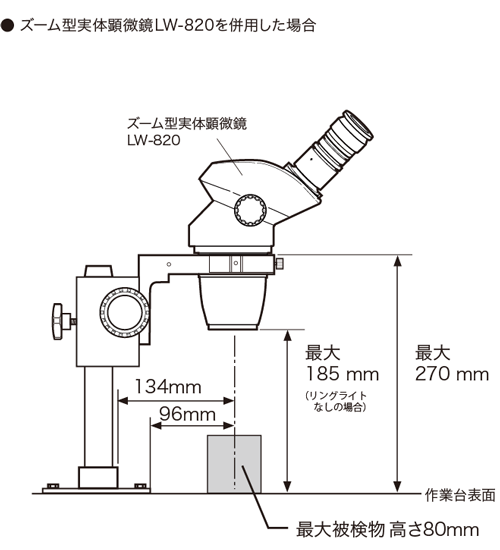

ズーム型実体顕微鏡LW-820を併用した場合

寸法図

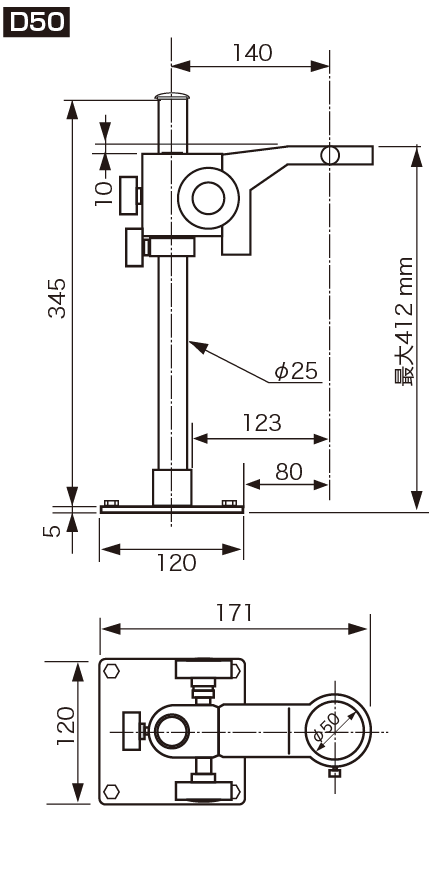

D50図面

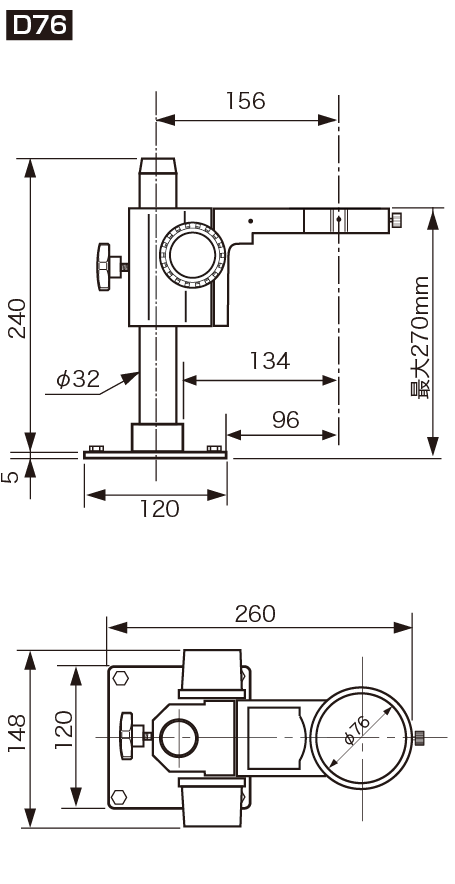

D76図面

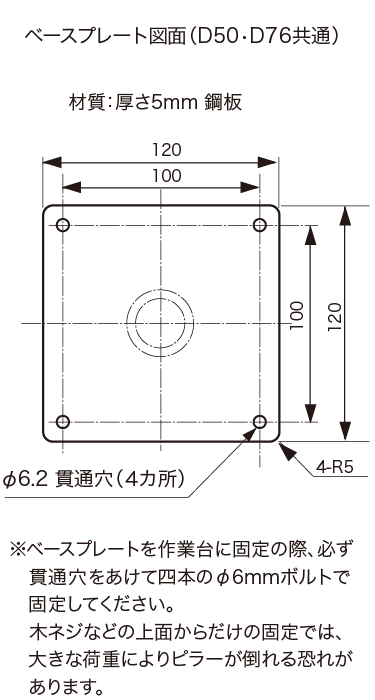

ベースプレート図面

仕様SPECIFICATION

D50 D76
フォーカスアーム
マウント径
直径50mm 直径76mm(鏡筒ホルダーH5076・H4576(オプション)を使用してマウント径50・45mmに対応)
ピラー直径 直径25mm 直径32mm
ピラー高さ 345mm 240mm
ベースプレート 120 x120 x 5mm 120 x120 x 5mm
焦点調節 粗動焦点ハンドル 粗動焦点ハンドル
重量 2.0 kg 120 x120 x 5mm

※ベースプレート固定用のφ6mmボルト、ワッシャー、スプリングワッシャー、ナットは付属しておりません。作業台の厚さに応じたボルトをご用意下さい。
