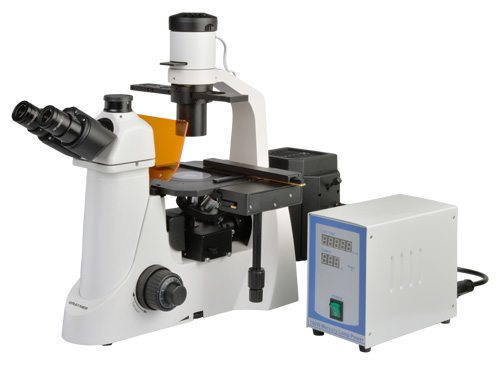

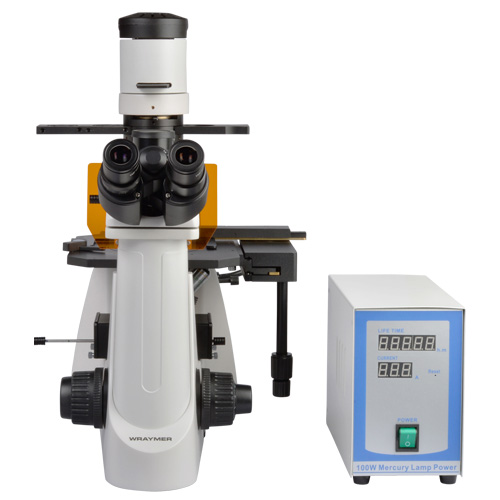

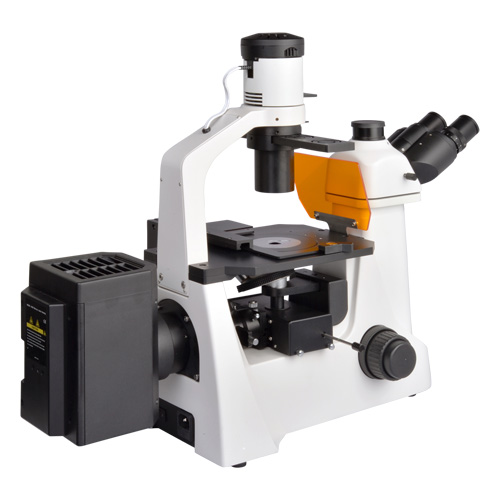

AXJ-5350TPHFL 倒立型蛍光顕微鏡

蛍光・明視野・位相差　1台3役のルーチン顕微鏡

位相差顕微鏡AXJ-5350TPHに落射蛍光ユニットを組み込んだ、倒立型蛍光顕微鏡です。1台で蛍光・明視野・位相差の3つの用途に対応しています。
4種のロングパス蛍光フィルタキューブ（B、G、V、UV励起）と、蛍光試薬別に選べる10種のバンドパス蛍光フィルタキューブの計14種の蛍光フィルタキューブをラインナップ。GFPやFITC、DAPIやAlexaなど、使用する試薬や用途に応じた蛍光フィルタキューブをお選びいただけます。
明視野専用対物レンズと位相差専用対物レンズが各3種（4倍, 10倍, 20倍）、計6本が標準付属。位相差用対物レンズで明視野観察を兼用する他メーカー品に比べ、明視野観察時によりシャープな顕微鏡像が得られます。

総合倍率はバイオ研究分野で広く利用されているｘ40, ｘ100, ｘ200 (明視野／位相差）に対応。蛍光フィルタキューブは同時に最大3つまで装着可能。観察法の切り替えがスムーズに行えます（例：蛍光（G励起）→蛍光（B励起）→蛍光（UV励起）→明視野→位相差）。

標準でCマウントのカメラポート（0.5倍）を有しているので、撮影機器を簡単に取り付け可能。高品質プランアクロマート対物レンズ、広視野接眼レンズ、長作動コンデンサを搭載し、視野の隅々まで明るくクリアな像を実現します。

バイオ分野におけるルーチン観察用途に最適です。

AXJ-5350TPHFL 倒立型蛍光顕微鏡

販売終了納期1〜3営業日以内

販売終了しました。

特徴FEATURES

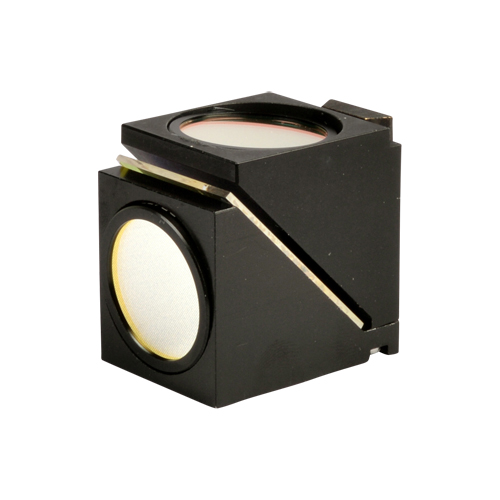

14種の蛍光フィルタキューブをご用意。ご使用用途に合った蛍光フィルタキューブをお選びいただけます。

蛍光タンパク質や一般的な蛍光試薬の観察に幅広く対応できるG, B, V, UVの4種のロングパス蛍光フィルタキューブ、特定の試薬の観察用の10種のバンドパス蛍光フィルタキューブをご用意しています。合計14種の蛍光フィルタキューブから、ご使用用途に合ったご希望のフィルタをお選びいただけます。コストパフォーマンスの高さで好評いただいていた前身機種AXJ-5300TPHFLの魅力はそのままに、ご用途に合わせた蛍光フィルタキューブが選択できるようになりました。

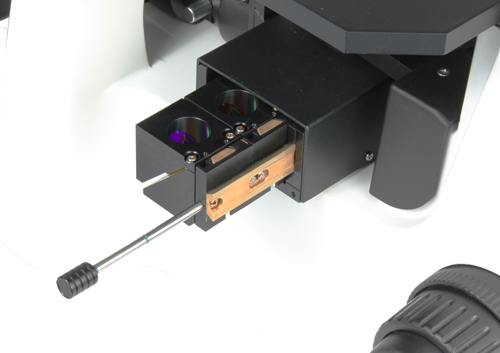

蛍光ユニット内に最大3つの蛍光フィルタキューブを同時に搭載可能。３つの蛍光フィルタキューブをスムーズに切り換えられるので、3種の蛍光色素で標識した蛍光試料の観察がストレスなく行えます。さらに3つの蛍光フィルタを装着した状態でも、明視野・位相差の観察が可能です。例えば、蛍光（G励起）→蛍光（B励起）→蛍光（UV励起）→明視野観察→位相差観察、のような観察法の切換えが簡単にでき、この価格帯の蛍光顕微鏡では群を抜いた仕様です。

高品位な位相差・明視野観察像

位相差専用対物レンズ（4倍, 10倍, 20倍）と明視野専用対物レンズ（4倍, 10倍, 20倍）の6本が標準付属。同じ対物レンズで明視野・位相差を兼用しないため、各観察法でシャープな顕微鏡像が得られます。

蛍光観察（B励起）

蛍光観察（G励起）

蛍光観察（UV励起）

明視野観察

位相差観察

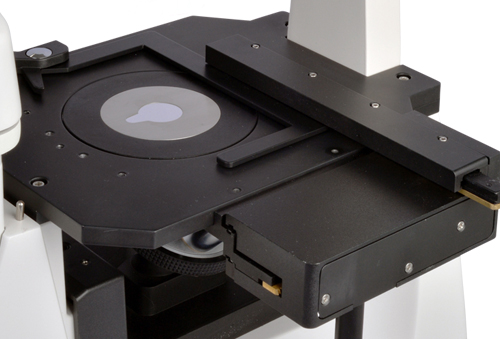

ワイドメカニカルステージ

作業スペースの広い200mm(W)X235mm(D)のステージには、96穴マイクロプレートやプラスチックディッシュの精密移動が可能なメカニカルステージを標準装備しています。

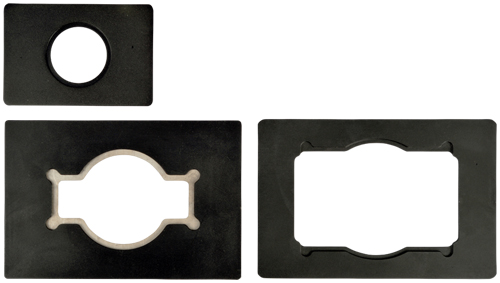

3種の標本ホルダ（φ35mm、φ54mm、φ65mm）が付属しており、プラスチックディッシュやスライドガラスなどに適合します。
メカニカルステージは脱着可能で、プレーンステージとしても使用可能です。

96穴プレート使用時

メカニカルステージ＋標本ホルダ＋35mmペトリ皿メカニカルステージ＋標本ホルダ＋35mmペトリ皿

35mmペトリ皿使用時

スライドグラス使用時

プレーンステージ

蛍光観察に最適なカメラもご用意しています

蛍光像の撮影に適したUSBデジタルカメラとして超高感度センサー搭載のWRAYCAM-VEXシリーズ、冷却CCDカメラWRAYCAM-ALASKAシリーズをご用意。微光イメージングにおいて、低ノイズでクリアな顕微鏡写真の撮影が可能です。

WRAYCAM-VEXシリーズ

量子効率の高い超高感度SONY製CMOSセンサーを搭載。
非冷却カメラでありながら長時間露出が可能な微光イメージング用モノクロデジタルカメラWRAYCAM-VEX230M、クラス最高峰の超高感度・超高速フレームレートの顕微鏡用カラーデジタルカメラWRAYCAM-VEX120の2機種をご用意。
像追随性も非常に高く、蛍光イメージングのみならず素早く動く標本の明視野観察・位相差観察にもご利用いただける顕微鏡用カメラです。

WRAYCAM-CIXシリーズ

SONY製の裏面照射型カラーCMOSセンサーに2段ペルチェ式冷却機能を搭載したUSB3.0カラーカメラ。微光イメージングに適した、受光面積の広い1インチ大型センサーです。
2段ペルチェ式冷却機能を備え、長時間露出時に発生しやすい熱ノイズの発生を抑制します。最長1時間の露出が可能なうえ、ビデオモードでは充分なフレームレート（最大30fps）でのプレビューおよび動画撮影にも対応。
高度な演算アルゴリズムの12bit画像処理エンジンを搭載し、色再現性にも優れます。長時間露光を要する微弱蛍光の撮影に最適で、低ノイズで色再現性に優れた高精細な画像が得られます。

仕様SPECIFICATION

光学系	無限遠補正光学系　(結像レンズ F=200mm)
接眼レンズ	広視野、ハイ・アイポイント（メガネをかけたままでの検鏡が可能）									10X（22mm）
対物レンズ	プランアクロマート対物レンズ
	倍率		光学系		開口数(NA)			作動距離 (W.D.)(mm)		カバーグラス補正 (mm)
	4X		乾燥系		0.10			21		–
	10X（長作動）		乾燥系		0.25			6.8		1.2
	20X（長作動）		乾燥系		0.40			4.9		1.2
	プランアクロマート位相差用対物レンズ
	倍率		光学系		開口数(NA)			作動距離 (W.D.)(mm)		カバーグラス補正 (mm)
	4X		乾燥系		0.10			21		–
	10X（長作動）		乾燥系		0.25			8		1.2
	20X（長作動）		乾燥系		0.40			6		1.2
レボルバ	5穴

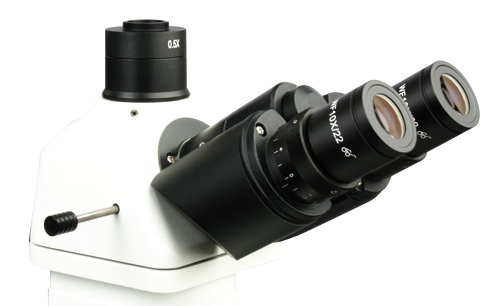

鏡筒	三眼(30°、光路切替　双眼部：撮影直筒＝0%：100%、100%：0%)、瞳孔間距離調整範囲：52～75mm
コンデンサ	コンデンサ（着脱可）、開口数(N.A.)0.30、作動距離(W.D.)72mm、虹彩絞り付き
焦準	粗微動同軸焦点システム(テンション調整機構付、最少目盛り0.001mm)
ステージ	200mm(W)X235mm(D)、可動域：120mm(W)X80mm(D) 標本ホルダー3種（φ35mm、φ54mm、φ65mm）、丸穴ステージプレート(φ25mm)、クレンメル付属
照明	明視野／位相差観察用：6V30Wハロゲン照明（クリティカル照明）、無段階光量調整機構付蛍光観察用：100W水銀ランプ
電源	顕微鏡本体：入力AC100～240V（50/60Hz）、出力DC1.5～1.6V、30W 蛍光用電源ユニット：入力AC110／220V（50/60Hz）、出力DC18～40V 3.6～4.9A
カメラアダプタ	0.5倍CマウントアダプタAXJ用
蛍光フィルタ	フィルタブロック		励起フィルター					ダイクロイックミラー		吸収フィルタ
	UV励起		340～380nm					400nm		420nm
	V励起		400～440nm					450nm		475nm
	B励起		465～495nm					505nm		515nm
	G励起		527.5～552.5nm					565nm		590nm

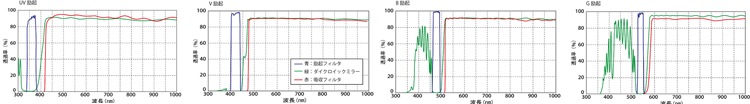

	励起波長グラフ（グラフをクリックすると拡大表示されます。）
バンドパス蛍光フィルタキューブ名	DAPI			BFP			CFP			GFP
フィルタ仕様	励起フィルタ	ダイクロイックミラー	吸収フィルタ	励起フィルタ	ダイクロイックミラー	吸収フィルタ	励起フィルタ	ダイクロイックミラー	吸収フィルタ	励起フィルタ	ダイクロイックミラー	吸収フィルタ
フィルタ仕様	342~ 389nm	395nm	425~ 470nm	381~ 399nm	416nm	430~ 490nm	426~ 460nm	458nm	467~ 499nm	457~ 487nm	495nm	502~ 537nm
透過率	>80%	>80%	>90%	>80%	>80%	>90%	>80%	>80%	>90%	>80%	>80%	>90%
対応する蛍光試薬	DPH, AMCA-X, MEQ, AMC, AMCA, DMACA, 4-Methylumbelliferone, 6-Amino-Quinolin, 7-Hydroxy-4-Methylcoumarin, ß-methlyumbelliferone, ABQ, Alexa Fluor® 350, Aminocoumarin, Bis-aminophenyl-oxadizole, Bisbenzamide (Hoechst 33258), Blue GFP, CellTracker™ Blue CMAC, Coumarine maleimide (CPM).			1,8-ANS, 7-hydroxycoumarin-3-carboxylic acid (Hydroxycoumarin),ANS, Bimane, Calcofluor White, Coumarin, Coumarin Phalloidin,Fluorescamine, Fluorescamine			9-Amino-6-Chloro-2-Methoxyacridine (AMCA), ACMA (9-Amino-6-Chloro-2-Methoxyacridine), Acridine homodimer, Astrazon Yellow 7 GLL, ATTO425™, Cerulean, CFP (Cyan GFP), Cypet, DABCSH			3,3′-diheptyloxacarbocyanine iodide (DIOC7(3)), CopGFP,DIOC7(3) (3,3′-diheptyloxacarbocyanine iodide), EmGFP (Emerald), GFP (S65C), GFP(S65L).

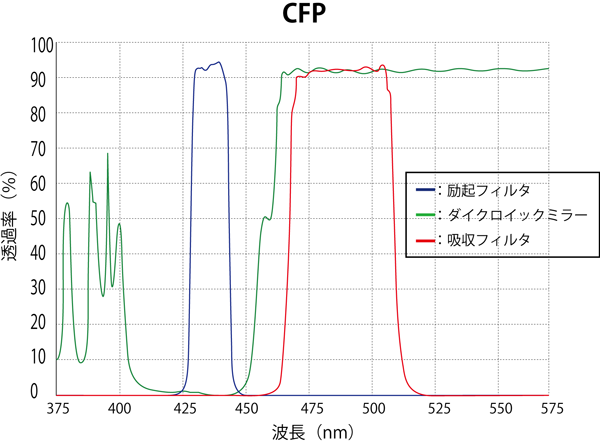

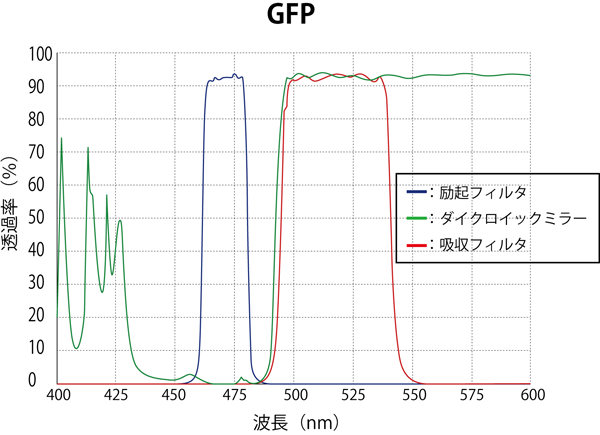

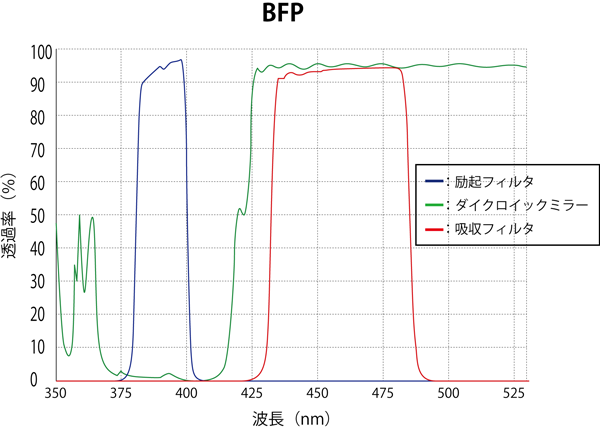

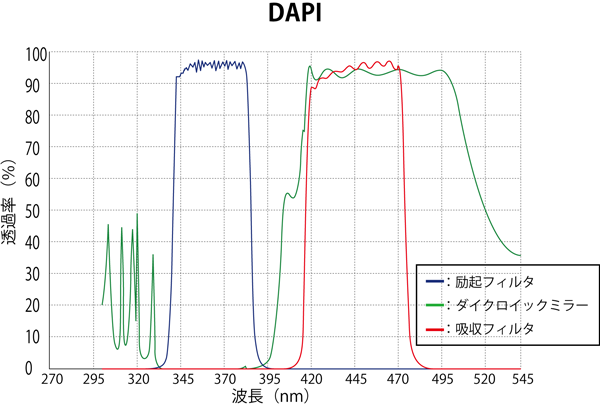

スペクトログラム（グラフをクリックで拡大表示）
バンドパス蛍光フィルタキューブ名	FITC			YFP			CY3			TRITC
フィルタ仕様	励起フィルタ	ダイクロイックミラー	吸収フィルタ	励起フィルタ	ダイクロイックミラー	吸収フィルタ	励起フィルタ	ダイクロイックミラー	吸収フィルタ	励起フィルタ	ダイクロイックミラー	吸収フィルタ
フィルタ仕様	455~ 495nm	500nm	475~ 525nm	488~ 512nm	520nm	528~ 555nm	521~ 551nm	562nm	573~ 613nm	532~ 554nm	561nm	573~ 613nm
透過率	>80%	>80%	>90%	>80%	>80%	>90%	>80%	>80%	>90%	>80%	>80%	>90%
対応する蛍光試薬	5-Carboxyfluorescein, 5-Chloromethylfluorescein, diacetate, 5-FMA,5-(pentafluorobenzoylamino) fluorescein, Acridine Orange, Alexa Fluor® 488, ATTO495™, Auramine O, Azami Green, Calcium Green™-1, Cy2™, EmGFP (Emerald), FITC (Fluorescein-isothiocyanate), Leucopho PAF.			5-(and-6)-carboxy-2′, 7′-dichlorofluorescein (DCFH), Calcium Green™ -1,Calcium Green™ -2, Calcium Green™ -5N, DCFH (5-(and-6)-carboxy-2′, 7′-Dichlorofluorescein).			Astrazon Red 6B, B Phycoerythrin, BODIPY® R, BODIPY® TMR-X, Calcium Orange™, CellTracker™ Green Bodipy®, Ethidium Bromide, Evans Blue, FluoSpheres® Nile Red, Genacryl Brilliant Red B, Hexidium lodide.			ATTO 550™ , B Phycoerythrin, BODIPY® R, BODIPY® TMR-X, Evans Blue,FluoSpheres® Nile Red.

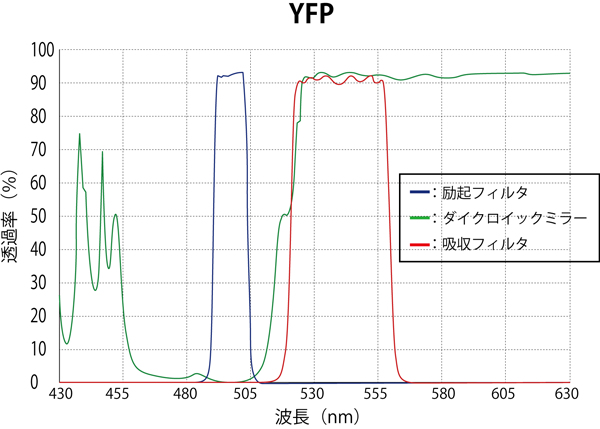

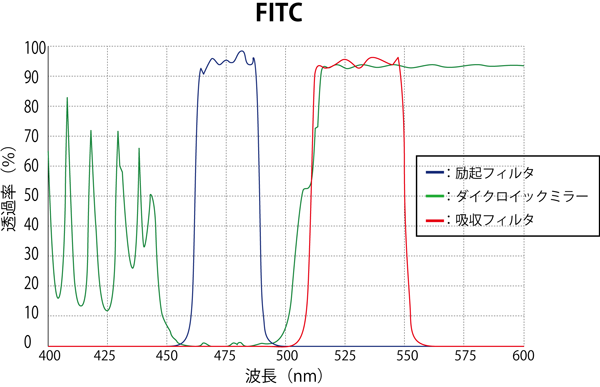

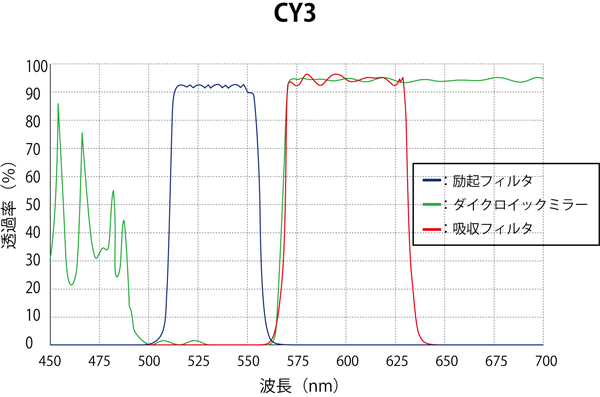

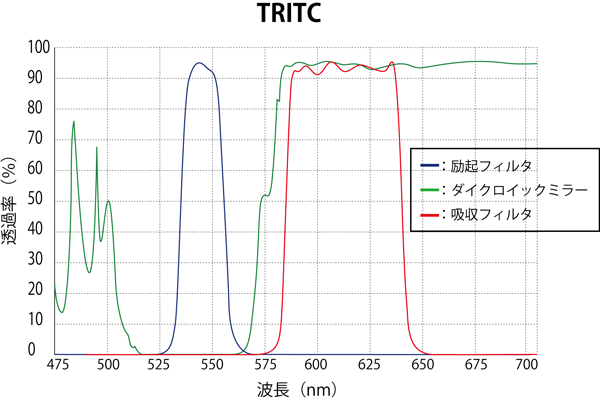

スペクトログラム（グラフをクリックで拡大表示）
バンドパス蛍光フィルタキューブ名	Texas Red			CY5
フィルタ仕様	励起フィルタ	ダイクロイックミラー	吸収フィルタ	励起フィルタ	ダイクロイックミラー	吸収フィルタ
フィルタ仕様	545~ 575nm	585nm	595~ 665nm	608~ 648nm	660nm	672~ 712nm
透過率	>80%	>80%	>90%	>80%	>80%	>90%
対応する蛍光試薬	Basic Fuchsin (Feulgen, Pararosaniline), BOBO™ -3, Calcium Crimson™,eqFP611, Evans Blue, Feulgen (Basic Fuchsin, Pararosaniline).			CY5

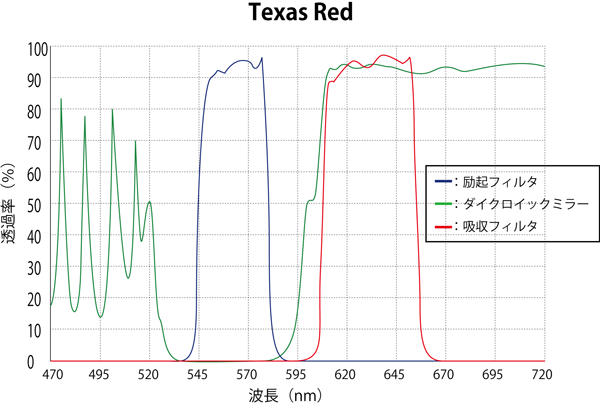

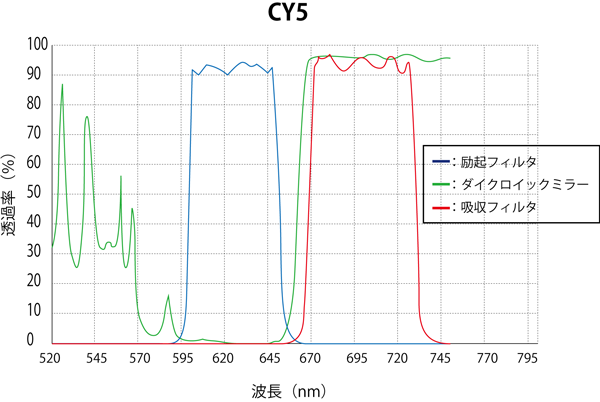

スペクトログラム（グラフをクリックで拡大表示）

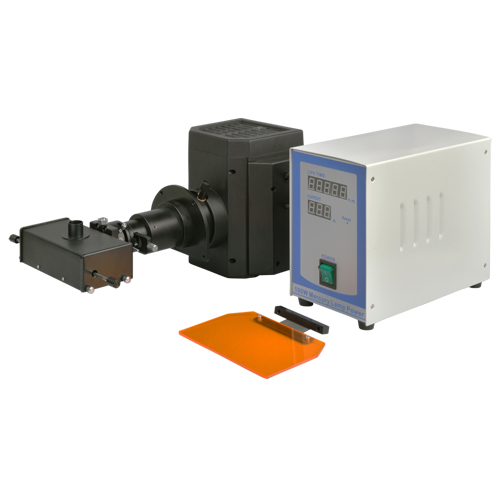

その他付属品	ランプハウス（100W水銀）、蛍光用電源ユニット、フィルタブロック切換用フィルタケース、位相差スライダ、環状絞り(4倍用、10倍/20倍兼用)、芯出し望遠鏡、アイシールド、フィルタ(ブルー、グリーン、イエロー)、100W水銀ランプ(スペア、蛍光用)、6V30Wハロゲン球(スペア、明視野用)、3.15Aヒューズ(スペア、明視野用)、5Aヒューズ(スペア、蛍光用)、六角レンチ、ビニール製ダストカバー、遮光板
重量	約17kg(顕微鏡本体含む、蛍光用電源ユニット除く) 約2.5kg(蛍光用電源ユニットのみ)
寸法	220mm(W)×674mm(D)×521mm(H)(顕微鏡本体含む、蛍光用電源ユニット除く) 105mm(W)×250mm(D)×187mm(H)(蛍光用電源ユニットのみ)

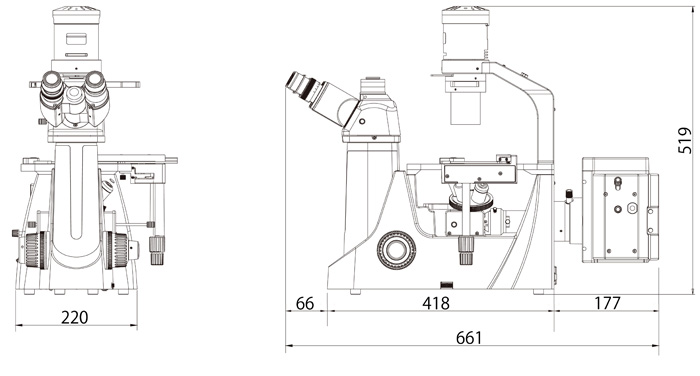

図面
カタログダウンロード	倒立型蛍光顕微鏡AXJ-5350TPHFL カタログPDFファイル（3.12MB）
