特徴FEATURES
多彩な照明方法

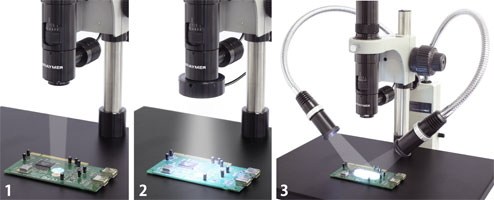

標準装備のLED同軸落射照明（１）は顕微鏡と同軸上から光を照射します。影をつくらず試料を均一に照明できます。光沢のある金属、樹脂、ガラス、フィルム、シートなどの表面検査、ハレーションを起こしやすい試料の観察、高倍率での観察などに有効です。製品のキズ検査や文字の検査、凹凸のある試料の検査等には、オプションのLEDリングライトLMV46（２）やLED照明システムDLS60（３）を御利用下さい。
※同軸落射照明は、以下の条件下では観察範囲の4隅を照明できません。より広範囲を照明する場合は、オプションのLEDリングライトLMV46やLED照明システムDLS60をご使用ください。
- MV系Cマウントアダプタ1X使用時：ズーム倍率1.5倍以下
- MV系Cマウントアダプタ0.5X使用時：ズーム倍率2.5倍以下
豊富な対応対物レンズ

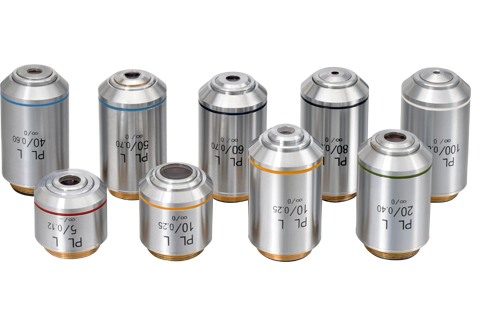

MV-550用の対物レンズは標準装備の1倍に加え、オプションで0.5倍、2倍、10倍、20倍の各対物レンズを用意しています。
※MV-550はRMS規格（外径20.32mm×ネジピッチ0.706mm）に適合した無限遠補正光学系対物レンズの取り付けに対応しています。
（使用推奨倍率：結像レンズの焦点距離 F=200mm用の対物レンズでおよそ20倍以下）

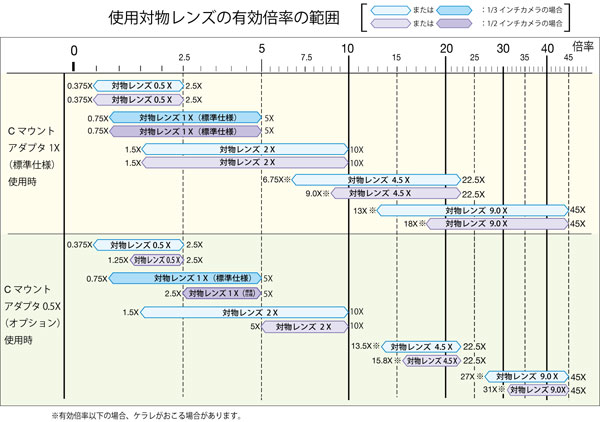

※標準仕様およびオプションの対物レンズを使用した場合の有効倍率は以下の通りです。
※以下のオプションの対物レンズは結像レンズの焦点距離 F=200mm用ですのでMV-550上で使用した場合の倍率は以下の通りとなります。
- 10倍対物レンズ：4.5倍
- 20倍対物レンズ：9倍
またこれらの対物レンズ使用時はオプションのLEDリングライトLMV46を取り付けることが出来ません。

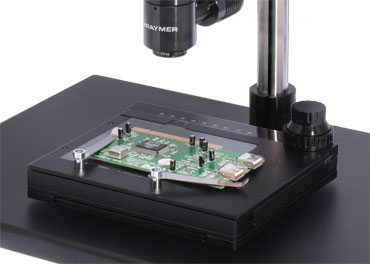

メカニカルステージ
オプションのメカニカルステージ実体顕微鏡用を組み合わせると試料のXY方向の微動をスムーズに行うことができます。
Cマウントアダプタ
Cマウントアダプタは標準付属の1倍のほか、0.5倍を用意しています。0.5倍のCマウントアダプタはセンササイズ1/3以下のカメラでより撮影範囲広くとりたい場合等にご利用ください。
左）MV系Cマウントアダプタ1X 対応センササイズ：1/2インチ以下
右）MV系Cマウントアダプタ0.5X 対応センササイズ：1/3インチ以下
鏡筒ホルダーH4576
オプションの鏡筒ホルダーH4576をMV-550本体と併用すると、標準付属外のスタンドでの本体の使用が可能になります。
取り付け例

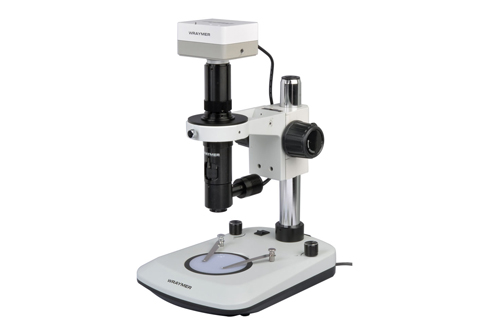

スタンダードスタンドA20+鏡筒ホルダーH4576+MV-550

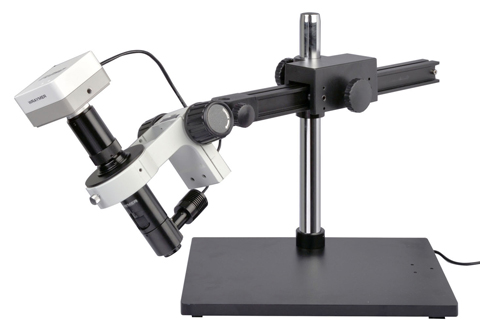

スライドレールスタンドR10＋鏡筒ホルダーH4576+MV-550
撮影範囲
センササイズ1/3インチのカメラを利用したときの撮影範囲は以下のとおりです。
| 対物レンズ | 最低倍率～最高倍率の撮影範囲（mm） | |||
|---|---|---|---|---|
| 商品名 | 倍率 | 作業距離 | MV系Cマウントアダプタ1X | MV系Cマウントアダプタ0.5X |
| MV系対物レンズ1X | 1倍 | 82mm | 4.4×5.8～0.6×0.9 | 9.1×11.7～1.3×1.8 |
| MV系対物レンズ0.5X | 0.5倍 | 175mm | 8.6×11.6～1.3×1.8 | 18.3×23.7～2.6×3.6 |
| MV系対物レンズ2X | 2倍 | 35mm | 2.3×2.9～0.35×0.43 | 4.6×5.7～0.64×0.90 |
| プランアクロマート対物レンズ10Xノンカバー | 4.5倍 | 20.2mm | 0.65×0.52～0.16×0.20 | 0.64×0.52～0.31×0.40 |
| プランアクロマート対物レンズ20Xノンカバー | 9倍 | 8.8mm | 0.33×0.25～0.08×0.10 | 0.32×0.25～0.16×0.20 |
標準仕様（対物レンズ1倍、Cマウントアダプタ1倍）にセンササイズ1/3インチのカメラを取り付けた場合の撮影範囲。
| ズーム倍率0.75倍 | ズーム倍率5倍 |
|---|---|
 |
 |
